Рабочая зона кружки и участки, где изображение начинает искажаться

Опубликовано: 11.09.2026

При подготовке макета для печати на кружке дизайнер сталкивается с оптической и технической иллюзией. На экране монитора развертка выглядит как идеальный прямоугольник, где каждый пиксель равноправен. Но кружка — это цилиндр. Переход от плоского шаблона к объемному объекту подчиняется законам геометрии и физики производственного процесса. Результат предсказуем: часть изображения выглядит безупречно, а на краях краска ползет, текст растягивается, а линии двоятся. Граница между качественным отпечатком и браком проходит не там, где ожидает новичок.

Геометрия цилиндра: почему плоский макет обманывает

Размер рабочей развёртки для кружки зависит от конкретной модели и технологии нанесения. Создавая макет, художник заполняет всю эту площадь, забывая, что бумага ложится на цилиндр с натяжением. Центральная часть развертки огибает ровную поверхность, а края стягиваются. Визуально это можно представить так: если обернуть лист вокруг банки, левый и правый края сойдутся на задней стенке, но шаг пикселя там будет иным, чем на «животе» кружки.

Эта разница в шаге порождает главную проблему — геометрическое искажение. Окружность, на которую ложится краска, имеет постоянный радиус, но восприятие этого радиуса глазом меняется в зависимости от угла обзора. То, что на плоском макете было квадратом, на краях цилиндра превращается в вытянутый прямоугольник.

Истинная рабочая зона: безопасный квадрат

Рабочей зоной называют ту площадь на поверхности кружки, где искажения минимальны или полностью незаметны глазу. Это пространство находится строго по центру лицевой стороны. Её точные размеры зависят от модели кружки, оборудования и технологии нанесения, поэтому безопасную область стоит сверять с шаблоном производства. Когда макет подходит близко к ручке или краям, лучше заранее учитывать допустимую область переноса; для сравнения можно посмотреть кружки с печатью.

Именно в этом прямоугольнике текст читается идеально, логотип не терпит геометрических мук, а цвета сохраняют заложенную насыщенность. Все, что выходит за эти рамки, попадает в зону риска — участок, где начинается деформация.

Физика искажения: участки, где макет начинает «плыть»

Деформация на кружке не случается хаотично. Она привязана к конкретным физическим процессам, происходящим в термопрессе или при накатке деколи.

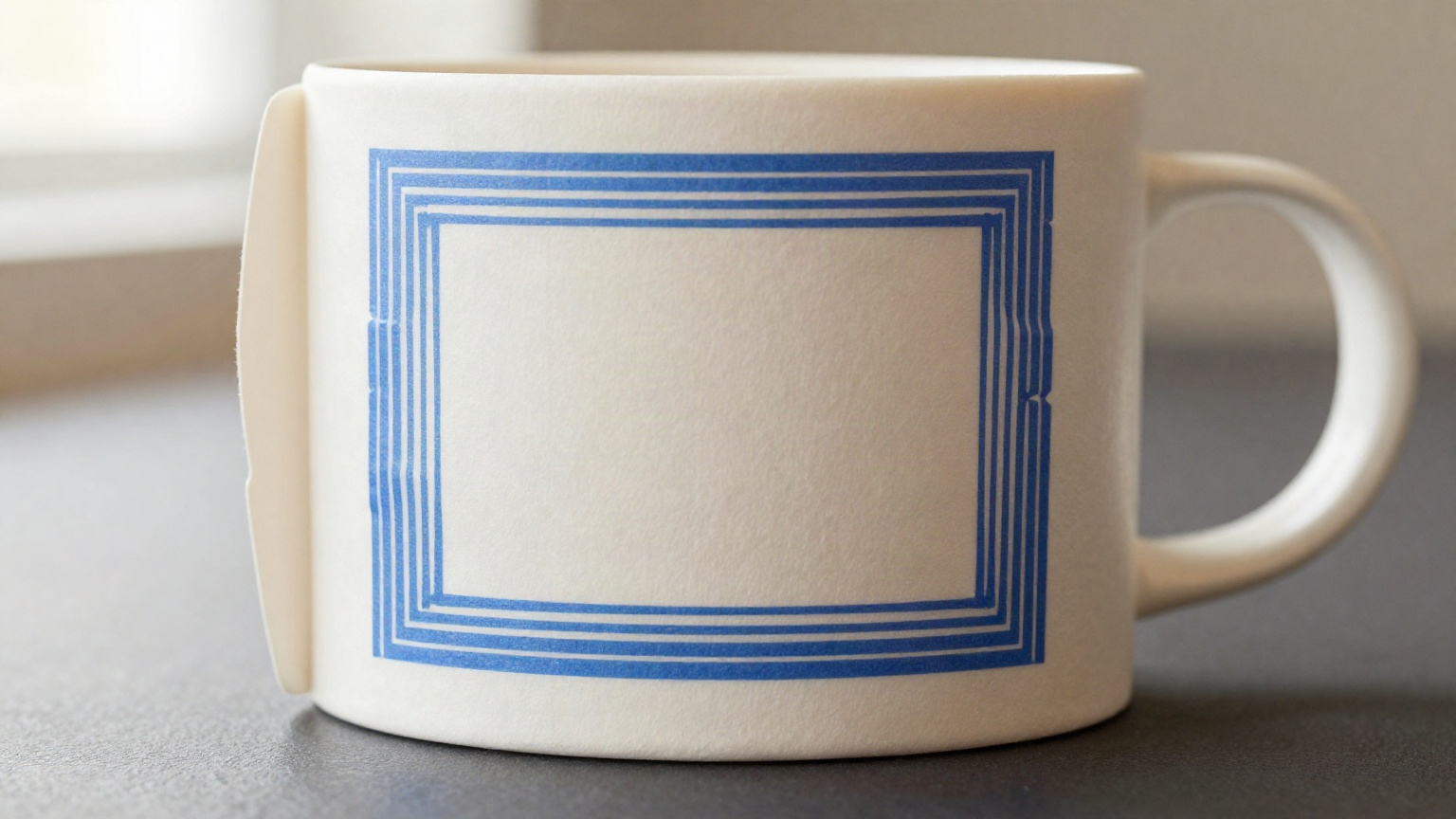

Растяжение по горизонтали у ручки

Когда сублимационная бумага оборачивается вокруг кружки, край бумаги неизбежно попадает на участок, где цилиндр сужается к ручке. При смыкании пресса бумага натягивается. Центр прижимается плотно, а края стремятся «убежать». Чтобы компенсировать это, производители часто задают небольшое преднатяжение в шаблоне. Для сплошных фонов это незаметно, но если в этой зоне стоит мелкий текст или тонкие линии, они вытягиваются в стороны. Буква «О» превращается в овал, а межбуквенные интервалы разъезжаются.

Развертка кружки с разметкой рабочей зоны и зон искажения

Сжатие на стыке (шов развертки)

Левый и правый края развертки сходятся на обратной стороне кружки. В идеале они должны стыковаться встык, но на практике всегда образуется микрозазор или, наоборот, нахлест. Если дизайнер позволяет себе паттерн, идущий через весь периметр, на шове произойдет разрыв орнамента. Сплошная линия превратится в ступеньку. Правило жесткое: зону шва необходимо оставлять пустой или заливать фоном, не содержащим контурных элементов.

Потеря резкости у кромки и дна

Верхний и нижний края кружки — это места перехода цилиндра в сферу (дно) или открытый торец. Термопресс прижимает центр, но на краях давление падает. В сублимации это приводит к тому, что краска не внедряется в структуру полимера на полную глубину. Изображение выглядит размытым, а при мытье кружки эти участки выцветают первыми. При шелкографии или деколи та же история: краска ложится на скругленный край неравномерно, собираясь каплями или образуя тонкий белый кантик.

Мертвая зона за ручкой

Ручка и противоположная ей сторона имеют собственные законы. Сама ручка — это непреодолимое препятствие для термопресса. За ручкой начинается пространство, куда давление просто не доходит. Даже если шаблон рассчитан на широкую печать, рядом с ручкой обычно остаётся зона с ограниченным доступом оборудования. Её точный размер задаётся шаблоном конкретной модели. Помещать туда информацию бессмысленно — ее не увидит пользователь, а технология не позволит напечатать ее качественно.

Как правильно разместить текст и логотип: критерии выбора

Осознание границ рабочей зоны должно диктовать компоновку макета. Чаще всего заказчик хочет видеть и логотип, и длинное название, и слоган, и контакты. Кружка не резиновая, и расставлять приоритеты приходится жестко.

• Логотип — якорный элемент. Его размещают в оптическом центре рабочей зоны, ориентируясь на реальный шаблон и визуальный макет изделия.
• Основное название — крупный шрифт, размещается под логотипом или рядом, но не выходя за пределы 80 мм ширины.
• Длинный слоган или контакты — главный кандидат на удаление. Если текст не влезает в рабочую зону, его лучше разбить на две короткие строки или убрать. Перенос текста на боковую поверхность превращает читаемый шрифт в нечитаемую кашу из-за горизонтального растяжения.

Кружка — не листовка: большой объём текста быстро перегружает композицию и вынуждает уменьшать кегль. Чем короче сообщение и свободнее поля вокруг него, тем легче сохранить читаемость после переноса на цилиндрическую поверхность.

Ошибки, которые выдают новичка

Есть устойчивые паттерны дизайна, которые стабильно приводят к разочарованию при получении тиража.

1. Сквозной паттерн на весь периметр. Попытка напечатать клетку или горошек на 360 градусов. На стыке шва раппорт неизбежно съедет. Исключение — абстрактные фоны без строгой геометрии, где сдвиг незаметен.
2. Контурная обводка по краю кружки. Дизайнер рисует рамку в 2 мм от края развертки. На кружке эта рамка ложится на скругленный торец, где давление слабее. Линия получается прерывистой, «обглоданной».
3. Горизонтальные линии в зоне ручки. Любая длинная горизонталь, проходящая через боковую часть, визуально прогибается вниз из-за кривизны цилиндра и растяжения краски. Это выглядит как брак печати, хотя физически краска легла на поверхность.
4. Мелкий текст на фоне. Если на фон положен мелкий текст (watermark), в рабочей зоне он будет читаться, а по краям сольется с фоном из-за потери контраста на скругленных участках.

Практические правила компоновки

Чтобы избежать типичных ошибок, лучше использовать технический шаблон именно той кружки и оборудования, на которых будет выполняться нанесение.

Верхний и нижний края: безопасный отступ определяют по шаблону производства, поскольку геометрия и зона равномерного прижима у моделей различаются.

Зона ручки: важные элементы лучше держать внутри рекомендованной рабочей области и не подводить вплотную к ручке без проверки на образце.

Шов: стык развертки всегда приходится на центр обратной стороны. Если на макете есть элементы, требующие точного совпадения (например, рамка, опоясывающая кружку), от них нужно отказаться.

Проверка макета перед отправкой

Финальный контроль должен происходить не на экране, а в объеме. Простейший способ оценки — распечатать макет на обычном принтере в масштабе 1:1, вырезать развертку и обернуть ей кружку подходящего диаметра, закрепив скотчем на стыке.

Этот примитивный тест сразу покажет три вещи: как текст поведет себя при изгибе, куда попадет логотип относительно ручки (он не должен смотреть в сторону от пьющего) и где пройдет шов. Если на макете есть контурные элементы, которые при оборачивании прыгают или искривляются — их нужно сместить в безопасную рабочую зону или удалить. Готовность макета определяется не заполненностью шаблона, а уверенностью в том, что каждый пиксель из рабочей зоны ляжет на цилиндр так, как задумано.
